Интерфейсный модуль «Zello Gateway»
Область применения
Интерфейсный модуль «Zello Gateway» предназначен для использования совместно с системой связи Zello и помогает объединить разрозненные радио сети, используя интернет или ведомственные сети передачи данных.
При помощи интерфейсного модуля «Zello Gateway» к системе можно подключать практически любые радиостанции, обеспечивая решение таких задач как:
- увеличение зоны покрытия радиосвязи;
- диспетчеризация через интернет;
- объединение разрозненных сегментов радиосети;
- обеспечение двухсторонней связи между радиосетями различных стандартов;
- обеспечение радиосвязью экспедиционных групп и судов через спутниковый интернет-канал BGAN Inmarsat.
Основные преимущества системы связи Zello — минимальная задержка при передаче сигнала, простота использования, невысокая стоимость.
Система Zello включает клиентское программное обеспечение для различных платформ (iPhone, Android, Windows Phone, BlackBerry), что позволяет использовать широкую номенклатуру мобильных абонентских устройств.
Диспетчерское программное обеспечение для Windows отображает информацию о доступности абонентов, позволяет сохранять и прослушивать историю голосовых сообщений, предоставляет возможность вести несколько разговоров параллельно.
Назначение
Интерфейсный модуль «Zello Gateway» (далее по тексту ИМ) предназначен для сопряжения персонального компьютера (ПК) с радиостанцией (РС) и позволяет:
- управлять приемом и передачей РС;
- передавать речевые сообщения из ПК в РС;
- принимать речевые сообщения из РС в ПК;
- выполнять плавную подстройку уровней передачи и приема речевых сообщений;
- индицировать активное состояние передачи и приема РС;
- гибко адаптироваться практически к любому типу РС.
Технические характеристики
Интерфейс связи с ПК:
- USB — 1.1.
Интерфейс сопряжения с РС включает в себя следующие цепи:
- низкочастотный сигнал передачи в РС;
- низкочастотный сигнал приема из РС;
- управляющий сигнал PTT в РС;
- управляющий сигнал COS (или SQL) из РС.
Электрические характеристики сигнала передачи:
- номинальный уровень выходного сигнала (без ослабления) — 500 мВ (RMS);
- номинальный уровень выходного сигнала (с ослаблением минус 20 дБ) — 50 мВ (RMS);
- плавная подстройка уровня (регулятор на лицевой панели) — есть;
- плавная подстройка уровня (средствами ОС Windows) — есть;
- цифроаналоговый преобразователь — 16 разр., 44,1 кГц.
Электрические характеристики сигнала приема:
- чувствительность входного сигнала (без ослабления) — 160 мВ (RMS);
- чувствительность входного сигнала (с ослаблением минус 10 дБ) — 500 мВ (RMS);
- плавная подстройка уровня (регулятор на лицевой панели) — есть;
- плавная подстройка уровня (средствами ОС Windows) — нет;
- аналого-цифровой преобразователь — 16 разр., 44,1 кГц.
Электрические характеристики сигнала PTT:
- тип выхода — «открытый коллектор»;
- максимальный коммутируемый ток — 10 мА;
- максимальное напряжение на ключе — 20 В.
Электрические характеристики сигнала COS:
- тип входа — напряжение постоянного тока;
- рабочее напряжение — от 3 до 7 В;
- типовой втекающий ток при входном напряжении 5 В — 12 мА;
- максимальный втекающий ток при входном напряжении 7 В — 20 мА;
Гальваническая изоляция между интерфейсами связи с ПК и РС — есть, не менее 500 В.
Напряжение питания — 5 В ± 7 %
Ток потребления, не более — 200 мА
Рабочие условия эксплуатации:
- температура окружающей среды — от 5 до 40 °С;
- относительная влажность воздуха при температуре 25 °С — до 80 %.
Габаритные размеры, не более — 135×58×28 мм.
Масса, не более — 200 г.
Принцип действия
Функционально ИМ включает в себя следующие компоненты:
- универсальный USB концентратор;
- USB Audio Codec, доступный пользователю как устройство записи и воспроизведения, предназначенное для передачи и приема речевых сообщений;
- USB Serial Port, доступный пользователю как виртуальный СОМ-порт, предназначенный для формирования сигналов управления приемом и передачей РС;
- аналоговые узлы согласования USB Audio Codec с низкочастотными цепями приема и передачи РС;
- цифровые узлы согласования с цепями управления РС.
Все цепи, подключаемые к РС, гальванически развязаны от цепей, подключаемых к ПК.
Сопряжение РС с ПК с использованием ИМ приведено на рисунке 1.

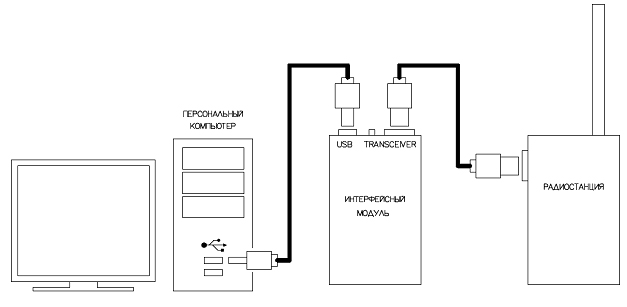

Рисунок 1 — Сопряжение РС с ПК с использованием ИМ
ИМ подключается к ПК через интерфейс USB, по которому осуществляется электропитание ИМ и его информационный обмен с ПК.
ИМ подключается к РС Ethernet-кабелем («прямой» экранированный патч-корд, FTP, с соединителями типа RJ-45) и/или стандартным стереофоническим кабелем (с соединителями типа mini jack 3,5 мм).
Для сопряжения ИМ с РС по электрическим сигналам необходимо перед подключением произвести соответствующую настройку ИМ. Для функционирования ИМ необходимо на ПК произвести установку соответствующего программного обеспечения и драйверов.
На лицевой панели ИМ (рисунок 2) расположены органы индикации и управления:
- индикаторы TX и RX, предназначенные для индикации режимов передачи и приема РС;
- регуляторы TX и RX, необходимые для плавной подстройки уровней сигналов передачи и приема.
На задней панели ИМ (рисунок 3) расположены соединители для подключения к РС и ПК:
- соединители TRANSCEIVER (2 шт.) для подключения к РС;
- соединитель USB для подключения к ПК.
 Рисунок 2 — Лицевая панель ИМ |
 Рисунок 3 — Задняя панель ИМ |
НПП «ПАРК-ЦЕНТР» оказывает техническую поддержку по использованию ИМ, его настройке и подключению к различным типам РС.
